海底地震圧力計（OBS/OBP）データレコーダーLS-9200

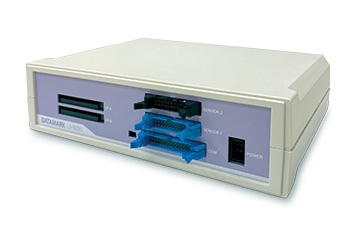

LS-9200

省電力、高精度、高信頼性のバランスに優れた OBS/OBP データレコーダー

特長

  • 圧倒的な低消費電力

    TCXO版、ミラーモード時の消費電力は、3chで0.16W以下、6chで0.22W以下を達成しました。限られた電源でも長期間の計測ができます。

  • 省電力・高ダイナミックレンジなA/D変換機能

    アナログ・デバイセズの高速24bit逐次比較型ADCを1chずつに搭載し、省電力設計ながら、ダイナミックレンジは128dB以上、雑音特性は5Hz以下でNLNM以下を実現しています(100Hzサンプリング、1000V/m/sのOBS用広帯域地震計のセンサ感度で換算時)。

  • AD変換とカウンタを一体化した
    ハイブリッドレコーダー

    センサー基板はOBS基板を最大3枚※、OBP基板を最大1枚搭載可能で、1台のレコーダーで地震計と水圧計の複合観測が実現できます。複数のOBS基板を搭載すれば多チャンネル観測ができ、OBP基板を搭載すれば最大3本の水圧計（パルス周波数変調方式）への給電と出力パルスの周波数測定ができます。

    ※ オプション品につき筐体サイズが異なります。別途ご相談ください。

  • TCXOとMEMS Super-TCXOの2つのモデル

    発振器は、村田製作所の温度補償型水晶発振器（TCXO）と、SiTimeのMEMS発振器（Super-TCXO）から選択できます。

型番バリエーション

製品型番 発振器 AD変換チャンネル数 カウンターチャンネル数
シングルエンド版 差動入力版
LS-9200-TS1P0 LS-9200-TD1P0 温度補償型水晶発振器 (TCXO) 最大6ch -
LS-9200-TS2P0 LS-9200-TD2P0 温度補償型水晶発振器 (TCXO) 最大12ch -
LS-9200-TS0P1 LS-9200-TD0P1 温度補償型水晶発振器 (TCXO) - 最大6ch
LS-9200-TS1P1 LS-9200-TD1P1 温度補償型水晶発振器 (TCXO) 最大6ch 最大6ch
LS-9200-MS1P0 LS-9200-MD1P0 MEMS発振器 (Super-TCXO) 最大6ch -
LS-9200-MS2P0 LS-9200-MD2P0 MEMS発振器 (Super-TCXO) 最大12ch -
LS-9200-MS0P1 LS-9200-MD0P1 MEMS発振器 (Super-TCXO) - 最大6ch
LS-9200-MS1P1 LS-9200-MD1P1 MEMS発振器 (Super-TCXO) 最大6ch 最大6ch

※ 型番には以下のような意味を持たせています。

  • シングルエンド版LS-9200-[x]S[y]P[z]
  • 差動入力版LS-9200-[x]D[y]P[z]
[ｘ]アルファベット（T or M）は発振器を示す，[ｙ]OBSを示すSに続く数字はOBS基板数，[ｚ]OBPを示すPに続く数字はOBP基板数

主な仕様

項目 OBS機能仕様 OBP機能仕様
シングルエンド版 差動入力版
AD変換チャネル数 型番バリエーション表のAD変換チャンネル数参照
（1ch単位でON/OFF可能） 		-
カウンター
チャンネル数		 - 型番バリエーション表のカウンターチャンネル数参照
（2ch単位でON/OFF可能）
入力レンジ ±2.5V ±5V 2.5～5Vp-p （矩形波、周波数レンジ：0～1MHz）
入力インピーダンス 102kΩ±1%（GNDに対して） 204kΩ±1%（差動端子間に対して、GNDに対しては102kΩ） ｰ
サンプリングレート 1000Hz / 500Hz / 200Hz / 100Hz 1Hz / 0.1Hz
AD変換方式 24bit 逐次比較方式 ｰ
フィルタ位相特性 最小位相、直線位相 ｰ
ダイナミックレンジ 128dB以上
（入力ショート、サンプリング周波数100Hzの最小位相フィルタ使用時）		 ｰ
発振器 LS-9200-TS [y] P [z]：温度補償型水晶発振器 (16.384MHz, 温度特性≦±0.2ppm、経時変化≦±0.5ppm/年)
LS-9200-MS [y] P [z]： MEMS発振器 (16.384MHz, 温度特性≦±0.15ppm、経時変化≦±0.15ppm/年)
時刻出力 IRIG-H準拠 コード出力
記録メディア CFカード、フォーマット exFAT
カードスロット数 2スロット（ミラーモード、シーケンシャルモード選択可能）
ロガー機能 連続記録、（タイマーによる記録開始、停止）
データフォーマット winフォーマット（1日ファイル / 1時間ファイル） 固定長バイナリフォーマット（1日ファイル/1時間ファイル）
外部インターフェイス シリアルポートｘ4 （ホスト、ジンバル、トランスポンダ―、予備外部ヘッドアンプ電源出力 ±2.5V １系統）
外部ラッチングリレー制御１系統
消費電力 LS-9200-T [S/D]1 P0　OBS(100Hz,3ch)：0.16W以下　OBS(100Hz,4ch)：0.18W以下　OBS(100Hz,6ch)：0.22W以下
LS-9200-M [S/D]1 P0　OBS(100Hz,3ch)：0.36W以下　OBS(100Hz,4ch)：0.38W以下　OBS(100Hz,6ch)：0.42W以下
LS-9200-T [S/D]0 P1　OBP(1Hz,2ch)：0.12W以下　OBP(1Hz,4ch)：0.14W以下　OBP(1Hz,6ch)：0.15W以下
LS-9200-M [S/D]0 P1　OBP(1Hz,2ch)：0.33W以下　OBP(1Hz,4ch)：0.35W以下　OBP(1Hz,6ch)：0.36W以下
LS-9200-T [S/D]1 P1　OBS(100Hz,3ch)+OBP(1Hz,2ch)：0.20W以下　OBS(100Hz,6ch)+OBP(1Hz,6ch)：0.28W以下
LS-9200-M [S/D]1 P1　OBS(100Hz,3ch)+OBP(1Hz,2ch)：0.41W以下　OBS(100Hz,6ch)+OBP(1Hz,6ch)：0.49W以下
電源 主電源 DC 6V～14.5V、バックアップ電源： DC3V～4.5V（時計バックアップ用）
動作温度・動作湿度 0℃～40℃、　30%～85％（結露なきこと）
寸法・重量 235mm x 165mm x 60mm（突起、ケーブル含まず)、1.3kg(センサー基板2枚時)

※ 記載文中の[x][y][z]については、上記「型番バリエーション」の注意文を参照してください。

※ LS-9200は東京大学地震研究所、神戸大学と共同で開発しました。
