環境計測データロガーLS-2000
低消費電力設計、乾電池駆動の小型ロガー
データマークLS-2000は、コンパクトタイプの環境計測データロガーです。低消費電力を実現し、10分に1回の2チャンネル測定で約141日間*1の動作が可能です。
単3アルカリ乾電池4本で稼動し、商用電源を利用できない場所での観測に適します。
*1 記録用メモリの空き容量が無くなるまでの測定可能期間。
特長
-
測定に適するタイプを用意
計測対象に合わせたロガータイプを用意しました。
電圧タイプ（2チャンネル）
入力レンジ(出荷時固定)：±2V、±5V、±10V
温度タイプ（1チャンネル） -
低消費電力設計で乾電池駆動も可能
長期間にわたる測定を可能にするため、低消費電力設計となっています。指定された測定時間にのみ本体の計測回路が起動し、普段はスリープ状態となって消費電流を抑えます。乾電池駆動（単3アルカリ乾電池4本）も可能です。 -
統計測定モード
設定した記録インターバル間の最大値、最小値、平均値を記録する統計測定モードを備えています。記録インターバルよりもさらに短い統計測定インターバルで測定し、その統計値を記録インターバル毎に記録します。事象の変動を細かく捉えることができ、また、通常測定時よりもメモリを節約でき長期間の測定が行えます。 -
マスター・スレーブ機能
複数台のLS-2000を接続し、同じインターバルで同期測定させることができます。10台まで接続でき、多点での同期測定が可能です。
-
キー操作で簡単設定
本体キー操作により、簡単に測定条件設定が行えます。液晶画面での状態表示も可能です。
-
軽量・コンパクト
設置場所を選ばないコンパクトな設計です。小型、軽量で持ち運びが容易なため、設置時の運搬でも場所を取りません。
-
コントロールソフトウェア（オプション）
コントロールソフトウェア データマークアシスト(別売)を使用し、専用通信ケーブル（別売）で接続したパーソナルコンピュータから全ての動作を制御することができます。ロガーの動作条件設定やデータ回収などを、簡単な操作で行うことができます。また、アスキー形式でのファイル出力機能によりデータを他の解析ソフトでも利用できるようになり、計測からレポートまでを大幅にサポートします。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 本体タイプ | 電圧タイプ | 温度タイプ |
| チャンネル数 | 2チャンネル | 1チャンネル |
| 入力レンジ | ±2V、±5V、±10V （出荷時固定） | -100～+200℃ （Pt100、JPt100） |
| 分解能 | ±2Vレンジ： 0.1mV ±5Vレンジ： 0.2ｍV ±10Vレンジ： 0.3ｍV |
0.1℃ |
| 測定確度*１ | 常温にて ±0.1% of reading ±1digit | 常温にて ±0.5℃ |
| 記録データ数 | 61,000データ（128KB）[メモリ記録可能日数] | |
| 記録インターバル | 1、2、3、5、10、15、20、30秒 1、2、3、5、10、15、20、30分 1、2、3、6、12、24時間 |
|
| 時刻データ | ON ：データ毎の測定時刻（月日時分）を書き込む OFF：先頭値と最終値のみを記録（計算による時刻を表示可能） |
|
| マスター・スレーブ | マスター動作モード： 設定した記録インターバル毎にデータを測定、記録 スレーブ動作モード： 入力された同期信号によりデータを測定、記録 |
|
| メモリスクロール | ON ：メモリ空き容量が無くなると古いデータを上書 OFF：メモリ空き容量が無くなると自動停止 |
|
| 統計測定 | 記録インターバル間の最大、最小、平均値を記録 | |
| プレヒート | 測定タイミングにあわせ指定時間だけリレーをON | |
| モニタ表示 | 接続中のセンサ入力値をリアルタイム表示 | |
| 通信インターフェース | RS-232C | |
| 通信速度 | 1200、2400、4800、9600bps | |
| 基準時計部 | 時刻精度：±20ppm（25℃ Typical） | |
| 消費電流 | 測定時 ： 30mA （指定された時間のみ計測回路を起動(0.6秒)） スリープ時 ： 30μA |
|
| 電源 | 単3アルカリ乾電池4本、外部電源端子付き（DC6V） | |
| 動作温度 | -10～+60℃（結露無きこと） | |
| 寸法・重量 | 147×100×37mm（突起部除く）、約290g（乾電池除く） | |
| タイプ |
電圧測定タイプ: ±2Vレンジ仕様 ±5Vレンジ仕様 ±10Vレンジ仕様 |
温度測定タイプ |
標準付属品

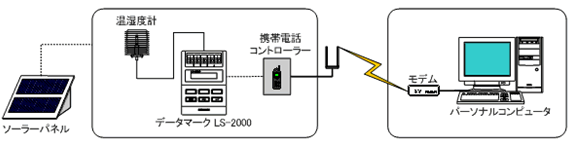

単3アルカリ乾電池4本、ユーザーズマニュアル、保証書システム構成例
※図は概要を示すもので、多くの必要な機器が省略されて描かれています。
気象観測(温度、湿度、風向、風速、雨量、日射、etc)、地盤の沈下、建物の傾斜など。
（注意） 計測対象によっては、変換器が必要となる場合があります。
