GPS同期型NTPサーバNS300|販売終了製品

◆◆◆2004年09月販売を終了◆◆◆
(推奨代替機: NS330 )

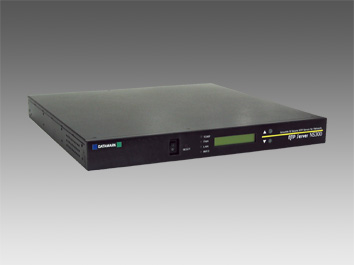

NS300

GPS同期型NTPサーバで世界標準時に同期!!

データマークNS300 は、GPS衛星からの信号を受信して、世界標準時に同期した高い時刻精度を維持するNTP サーバです。
位置固定モードにより1 つのGPS衛星を捕捉するだけで、簡単にNTPサーバをネットワーク上に実現することができます。インターネット上の公開サーバにアクセスする必要がありませんので、セキュリティ面を考慮することなく、閉じたネットワークでの運用が可能です。

特長

  • 位置固定モードを搭載
    衛星軌道の関係から、日本では常に多くの衛星が上空に位置している訳ではありません。また、天空全体を広く見渡せるような好条件でGPS アンテナを設置できるとは限りません。 NS300 では、このような場合に位置固定モードで運用することにより、多くのGPS同期型NTP サーバと異なり1 個のGPS 衛星を捕捉するだけで正確な時刻同期を実現し、NTP サーバとして高い信頼性を維持します。また、位置固定モードで運用することで、GPS アンテナを屋内の窓際に設置するだけでGPS 衛星捕捉が可能となるため、大掛かりなGPS アンテナ設置工事が不要となります。
    ※室内アンテナの位置や窓の方角によります。弊社までご相談ください。
  • 前面に各種状態を表示する液晶画面を搭載
    本体前面にある液晶表示画面には、日付、時刻、ネットワークアドレス、GPS状態などを表示します。設定内容や、NTPサーバとしての動作状態が確認できます。
  • 日本標準時、世界標準時のどちらにも対応
    NS300は、モードの指定により、日本標準時(JST)と世界標準時(UTC)のいずれにも対応しています。お使いになる環境に合わせて選択することができます。
  • 簡単設定
    ブラウザから各種設定が行えるため、設定がとても簡単です。また、設定内容はWEB上だけでなく、本体前面の液晶画面にも表示されますので、状態の確認も容易に行えます。
  • 省スペースで、ラックマウント/据置きに対応
    本体は19インチラック・マウント機器規格の1Uサイズで設計され、省スペースでご利用いただけます。ラックマウント用固定金具は、着脱自在。ラックでも、据置きでも、状況に合わせて設置することができます。
GPS同期型NTPサーバとは

NTP(Network Time Protocol)は、コンピュータ等、ネットワーク上の機器の内部時計を正確に保つためのプロトコルです。
このプロトコルを用いて、クライアントとなるコンピュータ等の機器に、時刻情報を提供するのがNTPサーバです。したがってNTPサーバは高い時刻精度を常時保つ必要があります。
GPS同期型NTPサーバは、原子時計を内部に搭載したGPS(Global Positioning System)衛星からの信号を受信し、世界標準時に同期した高い時刻精度を維持します。
NTPサーバがネットワーク内にあれば、時刻情報取得のためにインターネット等の外部ネットワークにアクセスする必要がないため、セキュリティ面でも安心です。

主な仕様

項目 仕様
時刻精度 GPS信号受信部
UTC時刻同期精度
1μsec以内
NTP サーバ部
UTC 時刻同期精度
100μsec 以内
入出力 ネットワーク入出力 100BASE-TX ×1
GPS入力 BNCコネクタ ×1
フロントパネル入力 上下ボタン(液晶表示切替)
表示 フロントパネル表示 20 桁×2 行液晶表示
フロントパネルLED TEMP 、FAN:内部温度異常
消灯・・・正常
点灯・・・異常
LAN:ネットワーク状態
点灯・・・LINK
点滅・・・ACT
INFO:GPS 同期状態
点滅・・・GPS 同期
基本機能 設定操作 ブラウザによる簡単設定、telnet 設定
各種サポート機能 NTP:NTP サーバー機能を提供(NTPv4)
telnet:内部設定ファイル編集による遠隔設定操作
消費電力 MAX(起動時) 100VA
AVE(通常時) 50VA
電源 AC100V ±10%(50/60Hz)
動作温度範囲 0~+40 ℃(結露のないこと)
外形寸法 428.9 ×431.0 ×44.0mm(突起部除く)
重量 約6.5Kg

標準付属品

マニュアル、AC ケーブル(3P-2P 変換コネクタ)、ラックマウント用金具

システム構成例

※図は概要を示すもので、多くの必要な機器が省略されて描かれています。

オプション

GPS アンテナケーブルセット(別売)
 GPSアンテナのカタログページをご覧下さい。
