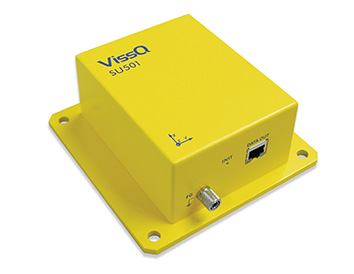

有線LAN地震計［センサ部］SU501

SU501

微小振動計測にも対応した高性能な地震計センサ

SU501はサーボ型加速度センサ※1を内蔵した高精度・広帯域における大加速度計測が可能な地震計のセンサ部です。LU201［記録部］とシステム構築することで、建物の振動計測・解析が可能となります。また、SU201［センサ部］との互換性を維持しているため、システムの組み合わせやアップグレードが容易です。

特長

  • 高分解能サーボ型加速度センサを
    ３個（ X・Y・Z ）内蔵

    SU201では、ノイズに隠れて見えなかった微小な振動まで計測が可能です※2。（ノイズレベルはSU201の1/10以下

  • 大加速度計測[±4G(オフセット1G含む)]が可能

    SU201では±1.5Gに対して、本加速度センサSU501では±4Gまで計測することができます。

  • SU201の基本機能・互換性を維持※3

    LANによるデータ通信・PoE受電機能※4により、LANケーブル1本で設置が可能です。
    また、SU201と同寸法なので設置時の互換性にも優れています。

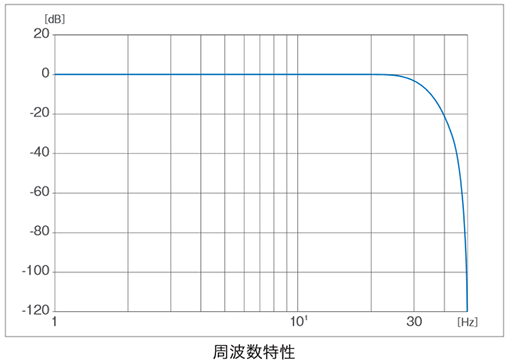

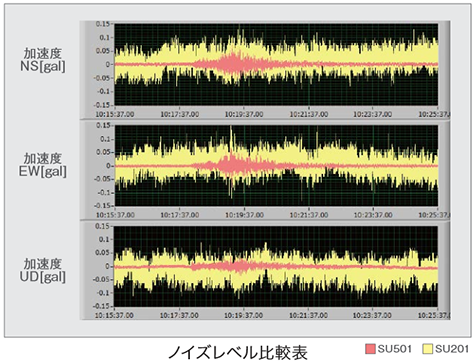

ノイズレベル比較表 周波数特性
  • ※1 東京計器株式会社製のサーボ加速度計を使用
  • ※2 本製品は工学分野向け製品であり、地球物理分野で求められるデジタルフィルターを実装していません
  • ※3 SU501はカスケード接続に対応していません
  • ※4 PoE（Power over Ethernet）Ethernetの配線ケーブル （カテゴリ5以上のツイストペアケーブル）を利用して電力を供給する技術（IEEE802.3af規格）

主な仕様

項目 仕様
センサ サーボ型加速度センサ
周波数範囲 DC～30Hz
チャンネル数 3チャンネル（水平2成分、鉛直1成分）
A/Dコンバータ デルタシグマ型 24ビットA/Dコンバータ
測定レンジ ±4G（オフセット1G含む
測定インターバル 10msec
分解能 0.0006gal(水平/鉛直)
通信プロトコル HTTP・NTPクライアント
通信インターフェイス 100BASE-TX
適合コネクタ
：R J 4 5コネクタ
適合ケーブル：Ethernet UTPカテゴリ5以上の８芯ケーブル(最大100m)
電 源 PoE給電対応スイッチによる電源供給
（IEEE802.3af Power over Ethernet規格の給電側（PSE［Power Sourcing Equipment]）に準拠するもの、給電タイプBを推奨）
消費電力 3.2W
動作環境 温度 -10～+50℃
湿度 20～80%Rh（結露しないこと）
寸 法･重 量 140×140×58mm・約800g
防水性 なし
価格 オープン

※ 天井取り付け金具等のオプション品もあります。

※ 推奨PoE HUB：BUFFALO社製BS-POE-2008MR（給電タイプB）

※ 計測に絶対時刻の精度が必要な場合には、別途NTPサーバが必要です。

※ SU501は地震計のセンサ部になりますので、システム構築にはLU201［記録部］が必要になります。

標準付属品

CD-R（ユーザーズマニュアル）、保証書

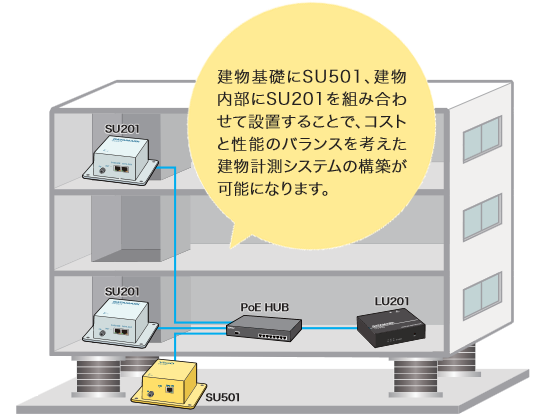

システム構成例

構成例
※図は概要を示すため、省略して描かれています
