有線LAN地震計LU102_SU102

LU102_SU102

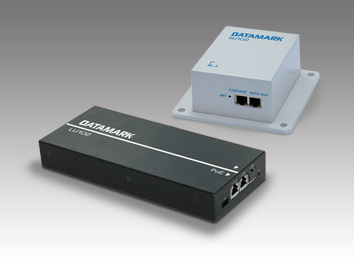

LANケーブルで電源も供給。簡便で安価な地震計。

データマークLU102/SU102はLAN接続の地震計です。A/Dコンバータ内蔵のセンサ部SU102と記録部LU102から構成され、1台の記録部に対して最大10台のセンサ部を接続することができます。また、センサ部と記録部の電源はPoE※にて供給されるので、設置を簡便に行うことができます。

特長

  • ネットワークに直結

    LU102/SU102は、イーサネットインターフェイスの採用により直接LAN接続が可能です。

  • LANケーブル1本で電源も供給

    PoE*の受電機能によりセンサ部SU102と記録部LU102はLANケーブル1本で電源の供給も行えます。電源工事が不要になるため、わずらわしい設置作業もスムーズに行えます。

  • カスケード接続も可能

    接続ケーブル長は最大100mまで。4台までのカスケード接続が可能ですので、全長800mに及ぶ計測が、ＬＡＮケーブルの接続のみで実現します。（環境によっては実現できないことがあります。）

  • 高性能で低価格を実現

    強震観測用途に使用可能な高性能地震観測システム一式（センサ部2台、PoE HUB、記録部）を低価格で実現しました。

接続方法

主な仕様

センサ部　SU102
センサ 静電容量式加速度センサ
周波数範囲 0.1～50Hz
チャンネル数 3チャンネル（水平2成分、鉛直１成分）
A/Dコンバータ デルタシグマ型 24ビットA/Dコンバータ
測定レンジ ±1.5G
測定インターバル 100Hz
分解能 5.72×10-3 Gal/digit（水平/鉛直）
通信インターフェイス 100BASE-TX ×2適合コネクタ：RJ45コネクタ適合ケーブル：Ethernet UTPカテゴリ5ケーブル (最大100m)
電 源 PoE給電対応スイッチによる電源供給IEEE802.3af Power over Ethernet規格の給電側に準拠するもの、給電タイプB（予備線による給電）を推奨
消費電力 単体動作時2.5W カスケード接続時3.5W
動作環境 温度 -10～+50℃
湿度 20～80%Rh　（結露なきこと）
寸 法･重 量 140×140×58mm、約650g
防水性 なし
記録部　LU102
センサ部接続台数 最大10台
トリガ トリガセンサ台数 最大10台
トリガ論理 センサ間OR/AND選択、センサ内OR
プリトリガ時間 1～99秒
ポストトリガ時間 1～99秒
トリガレベル 0～980gal， 1gal単位
トリガデータ記録容量 標準512Mbyte　最大2Gbyte（内蔵不揮発性メモリ）
サービスプロトコル HTTP・FTP・NTP
消費電力 10W
動作環境 温度 5～50℃（PoE受電時）
＊ACアダプタ使用時：5～37℃
湿度 20～80%Rh　（結露なきこと）
寸 法･重 量 102×230×33mm、約500g
防水性 なし
  • ※推奨PoE HUB　　BUFFALO社製　BS-POE-2008MR（給電タイプB）
  • ※計測データの時刻同期のためにNTPサーバが必要です。

標準セット

以下の構成の標準セットを販売しています。

センサ部（SU102）2台、記録部（LU102）、PoE HUB（BUFFALO社製BS-POE-2008MR）、CD-R 1枚（ユーザーズマニュアル）、保証書
※上記セットにLANケーブルは含まれません。

システム構成例

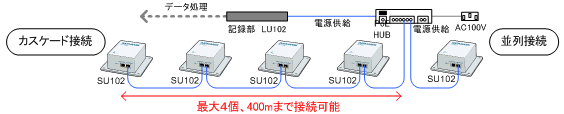

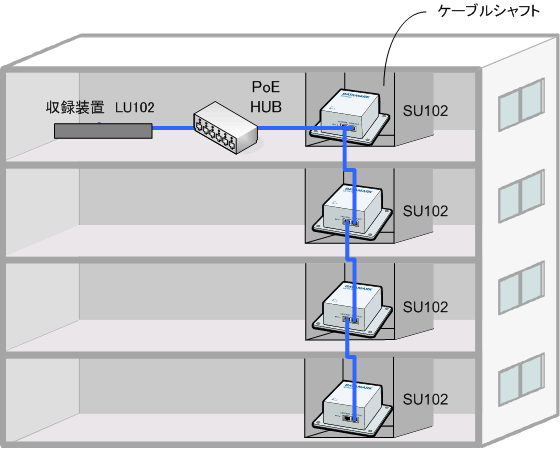

構成例
※図は概要を示すもので、多くの必要な機器が省略されて描かれています。

*：PoE（Power over Ethernet）
Ethernetの配線ケーブル(カテゴリ5以上のツイストペアケーブル)を利用して電力を供給する技術(IEEE 802.3af 規格)。Ethernet対応機器を電源の取りにくい場所に置く場合などに使う。

導入実績

顧客： 大学関係、電力関係、ゼネコン関係、コンサル関係

計測システム： 建物モニタリング、地すべり観測システムの一部、建物強震観測など

見込まれる用途

緊急地震速報/計測地震防災、橋梁観測システム、建物震度表示システムなど
