◆◆◆2009年01月販売を終了◆◆◆

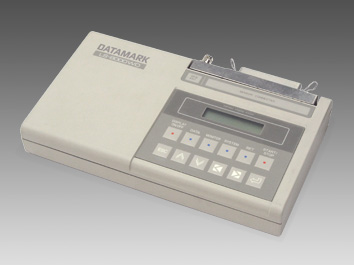

LS-8000WD

データマークLS-8000WDは、24ビット高分解能A/Dを搭載した地震観測用計測器です。高精度な広帯域地震計に最適な広いダイナミックレンジを持ち、微動から強震までの計測が可能です。地震発生をトリガにして記録が開始されるので、効率良くデータ収集を行うことができます。

24ビット高分解能
24ビットA/Dを使用し、微動から強震までを1つのレンジで測定することができます。従来のように同一信号を増幅率を変えて複数チャンネルで記録する必要はなく、効率的で高精度な観測を実現しました。
高精度の時刻校正
GPS衛星からの信号をキャッチし、0.1m秒精度での時刻校正が可能です。
調整可能な地震判定パラメータ
地震発生をトリガにして記録を開始するため、効率の良い観測が可能です。地震判定パラメータは自由に設定できるので、観測内容や設置環境に合わせて調整することができます。変更は本体キーの操作でも行え、設置現場で調整することもできます。
スケジュール観測
人工地震の観測など、あらかじめ計測すべき期間を指定したスケジュール観測も可能です。最大で５００の記録スケジュールを設定することができます。
小型・軽量・大容量
屋外の設置を容易にするために外形寸法260×149×40mm、重量約1Kgという軽量・コンパクトなデータロガーです。小型ながら20MBのデータ容量を備えています。
バッテリー駆動
AC100V商用電源が確保できない場合でも、DC12V、DC6Vのバッテリーを直接電源として使用することができます。

項目	仕様
チャンネル数	3チャンネル差動入力
入力レンジ	±0.5V，±2.5V
アナログフィルタ	60Hz
分解能	24bit（精度は50Hzサンプリング時20bit以上）
記録容量	20MBフラッシュメモリ
サンプリング	1,2,5,10,20,25,50,100,200Hzより選択
記録スケジュール	最大５００エリアのスケジュール設定が可能
時刻校正	GPSによる時刻校正 GPS信号非受信時の時刻精度は動作温度範囲内で1ppm以下時刻校正開始スケジュール毎日定時(時分)指定方式、または年月日時分指定方式で999スケジュールまで任意設定
電源	外部電源入力DC6～12V（電源コントローラ内蔵）
消費電流	スリープ時：1mA以下測定時：100mA GPSによる時刻校正動作＋測定時：180mA
データフォーマット	3バイト^*／データ（2の補数）
動作温度	-10～+60℃（結露無きこと）
寸法・重量	260×149×40mm（突起部除く）、約1Kg

* ：データマークアシストSR8002Wでパソコン上に回収したファイルでは４バイト／データとなります。

マグネット式GPSアンテナ、単２アルカリ乾電池４本、センサ接続用コネクタ（工作用部品）、電源用ケーブル（工作用部品）、標準ファームウェア、ユーザーズマニュアル、保証書

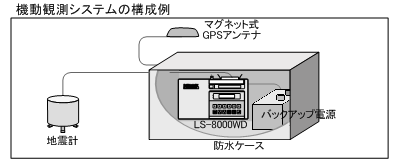

※図は概要を示すもので、多くの必要な機器が省略されて描かれています。
