微動/強震観測キットJU210_JU220

JU210_JU220

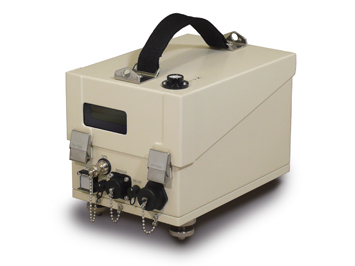

手軽に移動観測!! ポータブル微動/強震観測キット

データマークJU210/JU220は、筐体内に加速度計、プリアンプ、バッテリーを組み込んだ微動/強震観測キットです。一体型のポータブルな筐体で、機動性が必要とされる観測に適しています。また、外部バッテリー、外部センサを接続できるため、長期観測用等にもカスタマイズできます。

◆本製品は、独立行政法人 防災科学技術研究所と共同で開発しました。

特長

  • アンプゲインの異なる2機種を用意

    JU210はアンプゲイン5倍で微動観測対応、JU220はアンプゲイン2.5倍で強震観測対応となっています。また、計測部も別売となっており、弊社のLS-7000XT、LS-7000のいずれかをお選びいただけますので、お客様の観測用途に合わせた組み合わせでご使用ください。

  • 一体型の小型筐体

    サイズ・重量を抑えたコンパクトな一体型の筐体の内部に、センサ、プリアンプ、バッテリーをまとめました。可搬性に優れ、収納スペースもとりません。

  • 内蔵バッテリーのみで動作可能

    小型にもかかわらず、内蔵バッテリーにより、10時間程度動作します。商用電源の供給が困難な屋外などでの使用が可能です。

  • 高精度センサ(加速度計)採用

    微動観測や強震観測を可能にするため、低ノイズ化設計で高感度なセンサ(加速度計)を採用しています。

  • 屋外の機動観測に最適

    センサは、観測時の傾斜が電圧感度に影響しない加速度計であり、設置作業に手間がかかりません。また、センサは温度ドリフトが少ない特性を持ち、計測の立ち上がりが早いため、観測時間が大幅に短縮できます。バッテリー駆動であることと相まって、機動性を要求される観測がスムーズに行えます。

  • 用途に合わせてカスタマイズ可能

    外部センサも接続可能で、内蔵センサと同時に使用できます。また、外部電源の接続も可能ですので、長期間の観測にも対応できます。オプションで固定金具も用意しました。


  • ※ 本製品を使用するには、計測部の機器として、LS-7000XT、またはLS-7000を別途ご用意ください。
  • ※ JU210による微動観測については、解析に以下のツールを利用することができます。
    防災科学技術研究所 研究資料第313号「 微動探査観測ツールの開発 その1 -常時微動解析ツール- 」ただし、同ツールご利用の場合は、計測部にLS-7000XT を使用いただく必要があります。

主な仕様

項目 仕様
センサ部 型式 JA-40GA04(日本航空電子工業製)
測定成分 上下 × 1、 水平 × 2
最大計測レンジ ±39.2m/s2 (±4G)
電圧感度 0.2039V/(m/s2)±3% (2.000V/G±3%)
零点不平衡 ±0.098m/s2 (±10mG)
直線性 ±0.05%FS
自己ノイズ(@1~30Hz) 6.9×10-6(m/s2)/√Hz (0.7×10-6G/√Hz)
周波数特性 DC~200Hz (-3dB)
感度温度特性 400ppm/℃以下
零点温度係数 ±981μ(m/s2)/℃ (±100μG/℃)
プリアンプ部 適用チャンネル 内蔵センサ3ch
利得 JU210 5倍 (微動観測対応)
JU220 2.5倍 (強震観測対応)
その他機能 加速度計U/D成分の1Gキャンセル機能付き
バッテリー部 種類 リチウムイオン二次電池
連続利用時間 約10時間*1
計測部(別売) (下記 計測部利用可能データロガー 参照)
防水性能 IP43相当
外部コネクタ LAN(10BASE-T)、 GPSアンテナ、 外部センサ、 外部電源、 充電 *2
外部センサ入力 3chまでの電圧入力 (下記 計測部利用可能データロガー 参照)
外部電源入力電圧 DC9V~15V
消費電流(DC12V入力において) 420mA(Typical)*3
動作温度 0℃~+40℃
三点支持 高さ調整脚範囲:25~55mm
寸法・重量 172×245×160mm (突起部除く)、
4500g以下(計測部、付属品含まず)
筐体材質 アルミニウム

*1: 連続動作時間は参考値です。実際の使用時には異なる場合があります。

*2: 充電には専用充電器を使用してください。充電中に動作させることはできません。

*3: 掲載の消費電流値には、計測部を含みます。 (LS-7000XT使用、GPS非起動時)

計測部(別売品)

機種 LS-7000XT LS-7000(販売終了)
チャンネル数 6チャンネル差動入力 6チャンネル差動入力
入力レンジ ±10V、±1V チャンネル毎に切り替え可能 ±10V、±1V チャンネル毎に切り替え可能
サンプリング 200Hz、100Hz、40z、1Hz  3チャンネル毎に設定可能 200Hz、100Hz、80Hz、20Hz、10Hz、2Hz  3チャンネル毎に設定可能
分解能等 分解能: 24bit(⊿Σ型AD)
ダイナミックレンジ:
135dB Typical 100Hzサンプリング時
分解能: 24bit(⊿Σ型AD)
AD精度:200Hz、100Hz、80Hzサンプリングで17bit、20Hz、10Hz、2Hzで18bit保証
消費電流 100mA~150mA、GPS起動時は+60mA
パワーマネジメント機能により、設定、動作状態に応じて最適化
65mA~120mA、GPS起動時は+50mA
パワーマネジメント機能により、設定、動作状態に応じて最適化
電源 DC12V  2系統同時入力可能 DC12V  2系統同時入力可能

標準付属品

バッテリー専用充電器、防水型Ethernetケーブル、外部電源用接続ケーブル、ショルダーベルト、ユーザーズマニュアル

 ※ GPSアンテナは付属していません。別売の計測部(LS-7000XT/LS-7000)の付属品をご利用ください。
