製品情報 - 地震動シミュレーター

ジャパン・レジリエンス・アワード(強靭化大賞)2016において「優秀賞」を受賞しました。

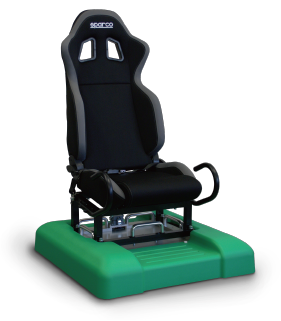

VS-3203 | 可搬型地震動シミュレーター(地震ザブトン)

複雑な地震の揺れを再現するコンパクトな自走式可搬型地震動シミュレーター

VS3203

地震ザブトン(VS-3203)は独自機構VUTON クローラー※1を採用することで、激震動だけでなく従来大型の設備でのみ可能であった数メートルの振幅を持つ長周期地震動も屋内で手軽に再現できます。また、映像との同期により単純な揺れの再現にとどまらないリアルな2次元の地震動体験を実現します。

特長

独自機構をコンパクトに収納

独自機構VUTON クローラー※1による自走式で、コンパクトなボディながら全方向への急加速、急減速が可能。体験者を載せた状態で全方向への俊敏な移動を実現します。

激震から長周期まで、地震動を忠実に再現

実際に観測された数値データをもとに地震動を再現します。データは激震動から長周期地震動までプリセットされており、地域や建物、目的に合わせて再現できます。また、独自の地震動データを加えることも可能です※2

同期映像で揺れをリアルに体感

プリセットされた地震動プログラムには同じ揺れで制作し、同期する室内被害映像※3が用意されています。地震動と視覚的な再現とが相まって、揺れをよりリアルな実感をもって体験することができます。

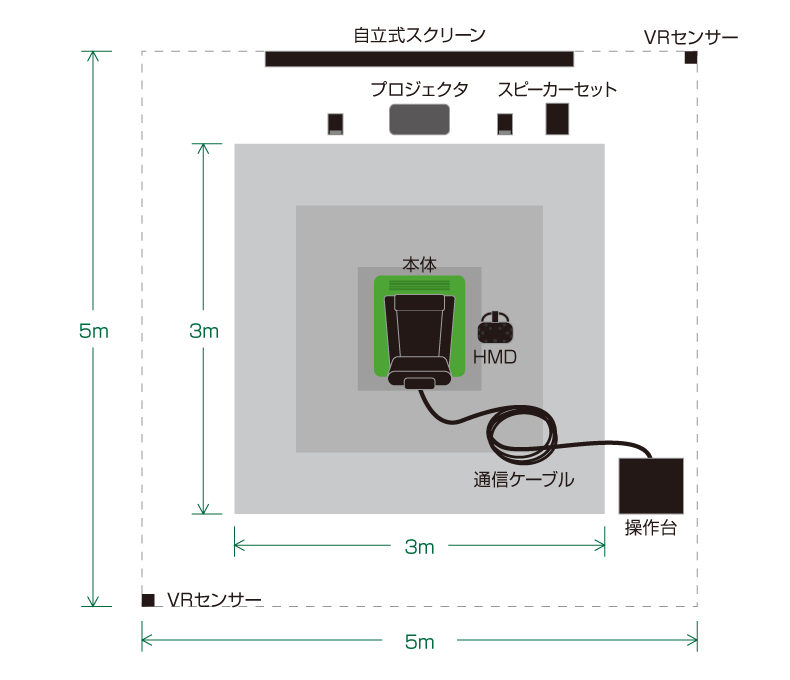

可搬性に優れ、利用場所を選ばない

地震ザブトンは持ち運びができます。本体は小型台車1台で移動可能で、一般的な商用電源(AC100V)と設置可能なスペースがあれば、どこでも利用することができます。

※1 「Vutonクローラー」は国立大学法人東京工業大学により特許取得済みです。

※2 入力作業は製造元が請け負い、ご要望に応じて別途お見積もり致します。

※3 東京工業大学翠川研究室と共同研究・開発を致しました。

主な仕様

項目 仕様
本体 外形寸法 W805mmxD827mmxH1251mm
重量 93kg
カラー 全5色より選択:ブルー/レッド/グリーン/オレンジ/イエロー
駆動方式 全方向移動機構「Vuton クローラー」4基による駆動
電源 AC 100V 、50/60Hz、1500W *1
ケーブル長 5~8m (本体~操作台間)
搭乗制限 人数:1名
年齢:4歳以上
身長:103cm以上
体重:120kg未満*2*3
地震動再現性能 65kg荷重時の最大震度:震度6強 *4
荷重なし時の最大震度 :震度7 *4
操作台 外形寸法 W520mmxD449mmxH734mm
重量 40kg
インターフェイス タッチパネル
ジョイスティック
動作温度範囲 +5~+35℃
動作湿度範囲 80%以下(結露なきこと)
映像出力 アナログRGB、 ミニ D-SUB15ピン-メス
映像画素:1280×720(16:9)
オーディオ出力 USB

*1:本体のみの地震動再現に必要な容量の目安。映像、音響機器等は含まれない。

*2:加速度が1000galを超えない地震波形の再現における上限。

*3:荷重が大きい状態で大加速度の地震動を再現し過負荷になると自動的に停止。

*4:本体上に設置した地震計で実測した計測震度の最大値。地震動の正確な震度の再現を保証するものではない。


※地震体験デモのためには、別売の本体制御ソフト「VS-3203CA」と 映像制御ソフトおよび映像再生装置セット「VS-3203MA」が必要です。

※防災訓練への出張サービスもございます。→ 出張防災訓練
