◆◆◆2013年05月販売を終了◆◆◆

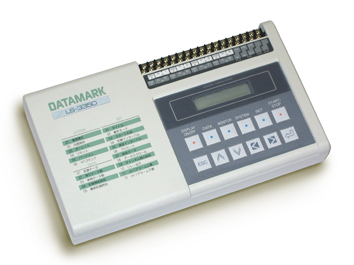

長期環境計測データロガーLS-3350

LS-3350

標準偏差も記録可能。多機能＆低価格で幅広い用途に対応！！

データマークLS-3350は、超音波風速計に対応した標準偏差の記録も行える、長期環境計測データロガーです。
GPS同期型高精度刻時装置データマークLS-20Kと組み合わせることも可能で、時刻精度の高い計測が実現できます。ATコマンド出力によるモデム設定、積算器へのリセット信号出力など、機能満載のデータロガーです。

特長

  • 統計モード"標準偏差"

    通常は記録インターバルごとの"瞬時値"を記録します。統計モードを使うと、インターバルの間を細かく計測し、最大・最小・平均値を記録します。さらに、標準偏差も計算でき、超音波風速計の計測等も行えます。

  • 高速シリアル通信に対応

    弊社従来機種に比べ、通信速度を38,400bps、57,600bpsまで対応できるよう機能アップ。データ回収の時間が大幅に短縮できます。

  • 時刻校正機能

    GPS同期型高精度刻時装置データマークLS-20K（別売）と組み合わせて使用することで、時刻精度の高い計測が可能です。

  • 測定レンジ±5V、±10V対応

    標準での±2V、±100mVに加えて、アッテネータケーブル(別売)を使用することにより、±5Vおよび±10Vの計測も行えます。

  • 観測点での容易な設置

    LS-3350本体からのキー操作により、あらかじめ登録されたATコマンド出力が行えます。この機能により、現場でモデムの設定を行えるため、システムの設置がより容易に行えます。

  • 高ダイナミックレンジ"2V20"

    ±2Vレンジは分解能16ビットですが、同じ±2V入力の"2V20"を選択することで分解能20ビットでの測定となり、より小さな変動の記録が可能です。

  • 測定終了時のリセット信号出力

    この機能により、リセットコントローラなしで、積算タイプのセンサおよび変換器を直接ロガー本体に接続し、計測を行えるようになります。

  • 幅広い用途

    気象観測(温度、湿度、風向、風速、雨量、日射、etc)や、地盤の沈下、建物の傾斜など、幅広い用途で活躍します。
    ＊ 計測対象によっては、変換器が必要となる場合があります。

主な仕様

項目 仕様
チャンネル数 アナログ入力：8チャンネル（温度、電圧混在可）
パルス入力：　1チャンネル（雨量計等）
アナログ入力
（）内は分解能		 温度：Pt、JPt3線式白金測温体
　　-100.0～+200.0℃（0.1℃）
直流電圧：
　　±100mV：-125.00～+125.00mV（0.01mV）
　　±2V：　-1.9999～+1.9999V（0.1mV）
レンジ選択で、以下の測定も可能です。
　　±2V20：-1.99999～+1.99999V（0.01mV）
　　±5V：-4.9995～+4.9995V（0.25mV）
　　±10V：-9.999～+9.999V（0.5mV）
*但し±5V、±10Vは専用アッテネータケーブル（別売）を使用
入力インピーダンス 測定時：1MΩ以上　　スリープ時：50kΩ以上
パルス入力 65,000カウント／記録インターバル
TTLレベルおよび無電圧接点　最大100Hz
測定確度
（常温時）		 温度：±（0.5%ofreading+0.4℃）
±100mVレンジ：±（0.8%ofreading+8digit）
±2Vレンジ：±（0.08%ofreading+1digit）
±2V20レンジ：±（0.8%ofreading+8digit）＊1
±5Vレンジ：±（1%ofreading+1digit）
±10Vレンジ：±（1%ofreading+1digit）
記録データ数
　　　　　　		 約84万データ（２MBタイプ）[メモリ記録可能日数]
約1000万データ（20MBタイプ）
記録インターバル 0.1、0.2＊2、0.5、1、2、3、5、10、15、20、30秒
1、2、3、5、10、15、20、30分
1、2、3、6、12、24時間
測定スタート方法 キースタート、またはカレンダー予約による自動スタート
メモリースクロール ON：メモリ空き容量が無くなると古いデータを上書き
OFF：メモリ空き容量が無くなると自動停止
リレー出力
(アラーム、プレヒート)		 接点許容電圧/電流　　DC30V / 1A　以下
接点接触抵抗　50mΩ以下
接点寿命　50万回以上（定格負荷　DC30V / 1A　において）
マスター・スレーブ 複数台並列運転可、9チャンネル以上の同時記録が可能（マスター/スレーブ設定）
統計測定 記録インターバル間の最大、最小、平均値
記録インターバル間の標準偏差
(測定インターバルは記録インターバル以下を指定)
時刻校正 ±0.5sec（データマークLS-20K（別売）接続時かつGPS捕捉時）
基準時計部 時刻精度：±10ppm（25℃Typical）
動作温度 -10～+50℃（結露無きこと）
消費電流 測定時：70mA（指定された時間のみ計測回路を起動）
スリープ時：60μA
電源 単２アルカリ乾電池4本タイプ、または
リチウム電池パック（6V，8Ah）タイプ（タイプは出荷時固定）
ともに、外部電源端子付き（DC6V）
寸法・重量 260×149×40mm（突起部除く）、約800ｇ（乾電池除く）
＜出力・通信インターフェース＞
アラーム出力＊３ ch1に設定された上限、下限値を超えた時にアラーム信号を出力（リレーをON）
リセット出力＊３ 測定終了時にリセット信号を出力（リレーをON）
プレヒート機能 計測タイミングにあわせ、指定時間だけプレヒートリレーをON
通信インターフェース RS-232C＊4、時刻校正用I/F（データマークLS-20K用）
通信速度 1200、2400、4800、9600、19200、38400、57600bps
ATコマンド データマークアシスト（別売）から100byteまで登録可能
モニタ表示 接続センサのリアルタイム測定と表示
データ表示 記録データの表示
データ出力形式 バイナリまたはアスキー
＜タイプ＞
LS-3350-A2 アルカリ電池、メモリ２MB
LS-3350-A20 アルカリ電池、メモリ20MBタイプ
LS-3350-L2 リチウム電池、メモリ２MBタイプ
LS-3350-L20 リチウム電池、メモリ20MBタイプ
　　※ 2MBから20MBへの増設メモリ( LM320 )もあります。
  • ＊1 ：2V20レンジを使用する場合は、他のレンジと比較して記録データ数は約1/2になります。
  • ＊2 ：0.1、0.2秒の設定には使用チャンネルの制限があります。
  • ＊3 ：アラーム/リセット出力は、計測時、いずれかを選択する必要があります。
  • ＊4 ：パーソナルコンピュータとの接続には、専用通信ケーブル(別売)が必要です。

標準付属品

ユーザーズマニュアル、保証書、リチウム電池パックBT300（リチウム電池タイプのみ、本体装着済み）、単2アルカリ乾電池4本（アルカリ電池タイプのみ）

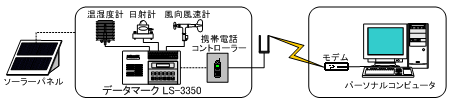

システム構成例

※図は概要を示すもので、多くの必要な機器が省略されて描かれています。
